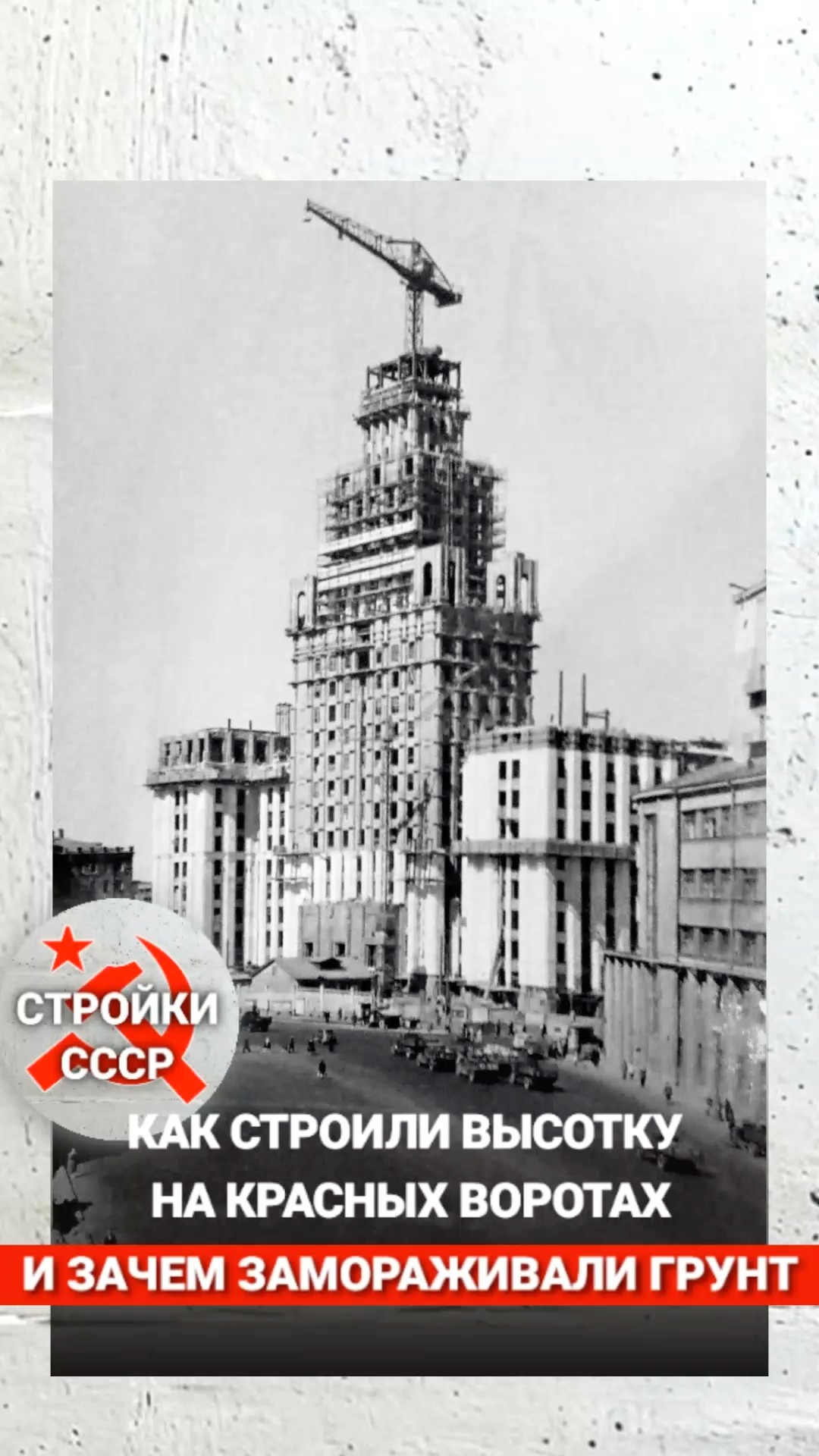

Высотка на Красных Воротах с креном 17 см: почему после оттаивания она стала вертикальной?
- Одновременно строили высотное здание и расположенную под ним станцию метро «Красные Ворота».
- Водонасыщенный плывун временно заморозили, чтобы грунт стал твёрдым и позволил вести подземные работы.
- Замерзающая вода увеличивается в объёме, поэтому после последующего оттаивания ожидалось изменение положения основания.
- Расчётный крен около 17 см должен был компенсировать это изменение; после оттаивания здание стало вертикальным.
Почему крен высотки на Красных Воротах был расчётным, а не аварийным
Крен здания примерно на 17 см обычно выглядел бы как опасная строительная ошибка. Здесь конфликт был обратным: возвести высотку сразу вертикально означало не учесть будущие изменения замороженного основания. Инженеры заранее задали наклон, чтобы после оттаивания грунта конструкция заняла расчётное вертикальное положение.
Цена ошибки была предельной: одновременно строились небоскрёб и станция метро под ним. Неверный прогноз поведения основания мог оставить высотное здание с постоянным креном после завершения подземных работ.
Зачем водонасыщенный грунт под высоткой замораживали
Под зданием требовалось разрабатывать котлован и строить станцию метро «Красные Ворота». Грунт представлял собой водонасыщенный плывун, который без укрепления возвращался бы в выработанное пространство. Замораживание сделало его временно твёрдым и позволило вести работы под будущей высоткой.
Как увеличение объёма воды при замерзании повлияло на расчёт здания
Твёрдость замороженного грунта решала задачу разработки котлована, но создавала другую проблему. Вода при замерзании увеличивается в объёме, поэтому состояние основания во время строительства отличалось от того, каким оно должно было стать после оттаивания. Инженерам требовалось заранее связать две стадии: временно замороженный грунт и окончательное положение здания после возвращения грунта в незамороженное состояние.
Почему высотка стала вертикальной после оттаивания грунта
Здание возвели с противоположным расчётным креном около 17 см. После завершения строительства и оттаивания грунта ожидаемое изменение основания компенсировало первоначальный наклон, и высотка заняла вертикальное положение. Инженер-строитель Глеб Тихонов приводит этот объект как пример решения, в котором внешний признак ошибки был заранее предусмотренной частью расчёта.
Можно ли повторять решение с расчётным креном на других объектах
Сам крен не является универсальным строительным приёмом. Он имел смысл только внутри конкретной задачи: водонасыщенный грунт, его искусственное замораживание, подземное строительство и прогноз изменения основания после оттаивания. Вывод эксперта: необычное решение работает не потому, что оно смелое, а потому, что его величина и направление связаны с ожидаемым поведением грунта.
Как отличить расчётное отклонение от строительного дефекта
По внешнему виду это определить нельзя: одно и то же отклонение может быть предусмотрено проектом или возникнуть из-за ошибки при выполнении работ. На современном объекте фактическое положение конструкций сверяют с проектом, расчётом и допустимыми отклонениями до перехода к следующему этапу — такую проверку выполняет строительный контроль.
