Опалубка консольного перекрытия: почему её нельзя ставить прямо на грунт?
- Обычные стойки, унивилки и треноги применимы, когда под перекрытием есть жёсткое основание нижнего этажа.
- При отсутствии нижней опоры косые упоры передают нагрузку от палубы на основной железобетонный каркас здания.
- В ролике нагрузка свежего бетона на 1 м² указана как 200–250 кг в зависимости от толщины плиты.
- Для частного дома опалубку консоли опирают на железобетонный каркас или на бетонные плиты, но не непосредственно на грунт.
Зачем консольному перекрытию нужны косые упоры у фасада

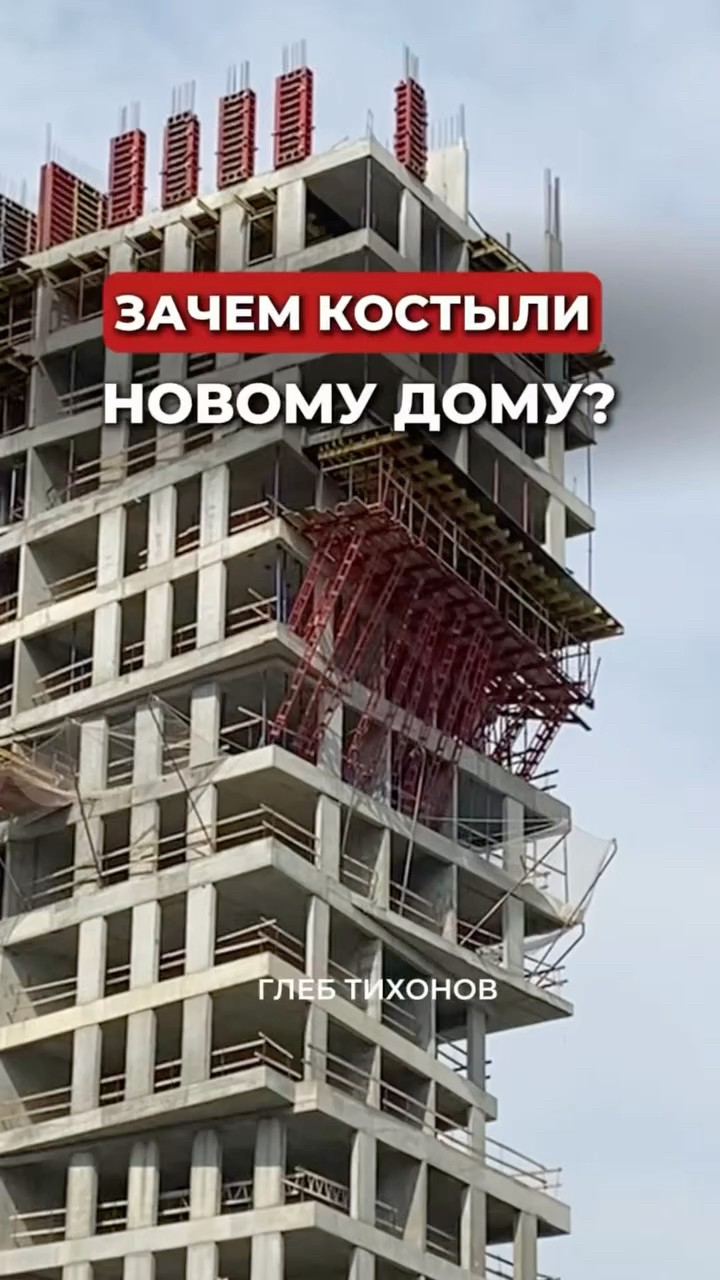

Косые металлические «костыли» рядом с консолью выглядят как аварийные подпорки, но выполняют противоположную задачу: удерживают опалубку до набора прочности бетоном. Когда перекрытие выступает за контур здания, под палубой нет нижнего этажа, на который можно поставить обычные вертикальные стойки.
Конфликт возникает между простым и надёжным основанием. Поставить стойки прямо на грунт легче, но грунт не обеспечивает требуемую жёсткость. Во время бетонирования опора может сместиться или просесть, а вместе с ней изменится положение консольного перекрытия.
Как закрепляют палубу, если под консолью нет этажа
Над обычным перекрытием нагрузку от палубы принимают стойки с унивилками и треногами, установленные на жёсткое основание. Под вылетной консолью такой площадки нет, поэтому используют косые упоры. Они опираются на основной железобетонный каркас здания и удерживают опалубку от перемещения во время подачи бетонной смеси.
Почему стойки опалубки нельзя опирать непосредственно на грунт
В ролике нагрузка свежего бетона на один квадратный метр перекрытия указана как 200–250 кг в зависимости от толщины плиты. Грунт под такой нагрузкой не равнозначен железобетонному основанию: его возможное перемещение передаётся стойкам, палубе и бетонируемой консоли. Результат — перекрытие «клюёт», то есть получает нежелательное отклонение ещё в процессе бетонирования.
✅ НОРМА
Передавать нагрузку от опалубки на железобетонный каркас косыми упорами либо устанавливать стойки на заранее уложенные бетонные плиты.
❌ РИСК
Поставить стойки прямо на грунт — получить просадку опоры под весом бетона и отклонение консольного перекрытия до набора прочности.
Что нужно проверить перед бетонированием консоли
До подачи бетона нужно убедиться, что у каждой опоры есть жёсткое основание, косые элементы действительно передают нагрузку на монолитный каркас, а палуба не может сместиться под нагрузкой. После заполнения опалубки исправлять просадку уже поздно: положение свежего перекрытия будет зависеть от деформировавшейся опорной схемы.
Инженер-строитель Глеб Тихонов формулирует границу однозначно: консольные элементы опирают либо на железобетонный каркас, либо на бетонные плиты под стойками. Сам грунт основанием для такой опалубки не является.
Опорную схему принимают до подачи бетона
Просадка становится видимой уже под нагрузкой, когда безопасно переставить стойки и упоры невозможно. До бетонирования жёсткость палубы, основание стоек и передачу нагрузки на каркас проверяет инженер на объекте.
