Ошибки армирования фундамента: почему малый перехлёст и стыки в одном сечении опасны?
- Глеб Тихонов отмечает слишком малую величину перехлёстов и расположение всех перехлёстов в одном сечении как нарушения.
- Перехлёст нужен для передачи усилия между стержнями через совместную работу арматуры с бетоном; его длину и расположение нельзя назначать на глаз.

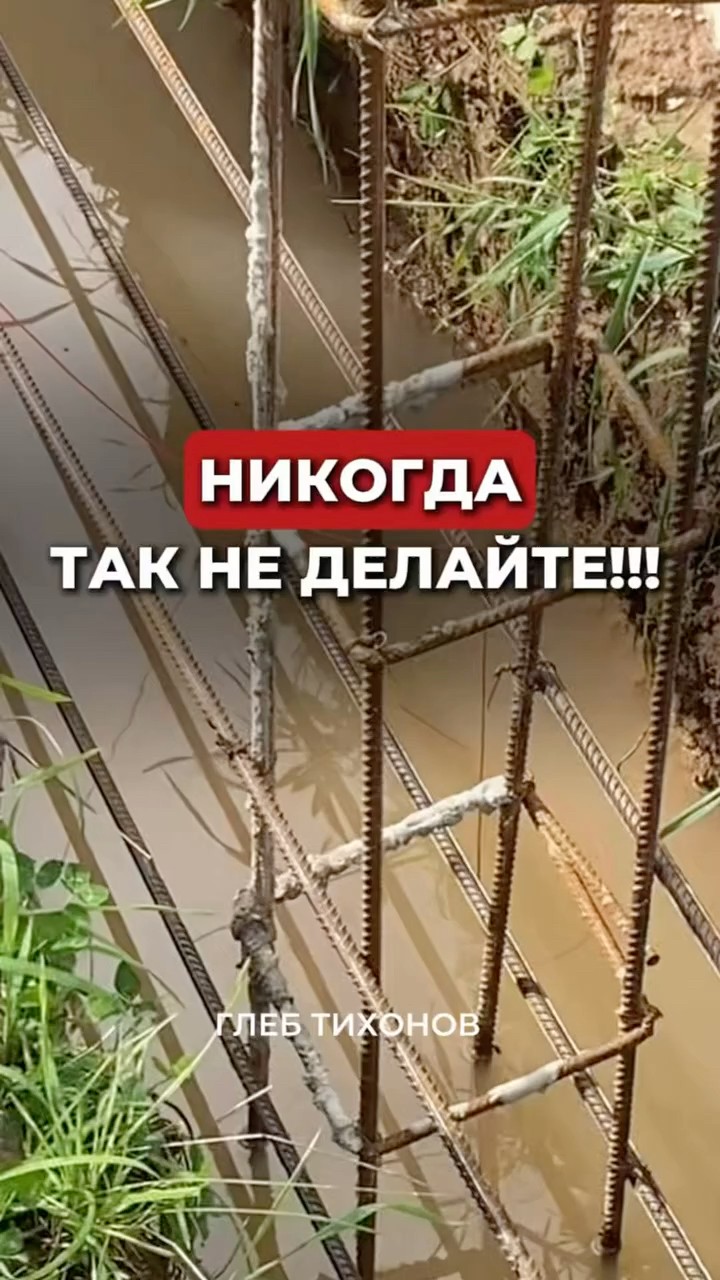

- На объекте показаны вода в основании и отсутствие подбетонки как признаки неподготовленного этапа перед устройством фундамента.
- Состояние каркаса и основания нужно оценивать до заливки: после бетонирования расположение стыков и фактическая подготовка окажутся скрыты.
Какие ошибки армирования фундамента нельзя закрывать бетоном
Опасность плохого арматурного каркаса в том, что до бетонирования нарушения видны, а после заливки превращаются в скрытую часть конструкции. В ролике инженер-строитель Глеб Тихонов показывает участок, где проблемы идут не по одной: вода, отсутствие нормальной подготовки основания, состояние каркасов, малые перехлёсты и стыки, собранные в одном сечении.
Главный конфликт здесь между формальным признаком «арматура есть» и реальной работоспособностью узла. Железобетон работает как система, поэтому значение имеют не только диаметр и количество стержней, но и то, как они соединены, где расположены стыки и на каком основании вообще собирается конструкция.
Почему малый перехлёст арматуры нельзя оценивать «на глаз»
В нахлёсточном соединении усилие должно перейти от одного стержня к другому через их совместную работу с окружающим бетоном. Если длины соединения недостаточно, нормальный путь передачи усилия сокращается. Поэтому в ролике малый перехлёст назван отдельным нарушением. Но обратная ошибка — придумывать универсальную длину для любого фундамента: конкретное значение определяется проектом и условиями армирования.
Чем опасна концентрация всех стыков в одном сечении
Если множество стержней заканчивается и передаёт усилия в одной зоне, слабое место конструкции концентрируется там же. Именно поэтому Глеб Тихонов отдельно обращает внимание не только на величину перехлёстов, но и на то, что они собраны в одном сечении. Правильная схема должна быть не случайной раскладкой стыков, а частью проектного армирования.
✅ НОРМА
До бетонирования сверить перехлёсты и расположение стыков с проектом, а основание подготовить под следующий этап работ.
❌ РИСК
Закрыть бетоном каркас с непроверенными стыками и неподготовленным основанием — после заливки эти нарушения станут скрытыми.
Почему основание и каркас нужно принимать как один закрываемый этап
В показанном примере Глеб Тихонов обращает внимание не только на арматуру, но и на воду и отсутствие подбетонки в основании. Это важная граница: армирование нельзя рассматривать отдельно от того, на чём оно собрано. До бетонирования ещё можно увидеть фактическое состояние основания, положение стыков и каркаса. После заливки большая часть этой информации исчезает внутри конструкции, а исправление требует уже не перестановки стержня, а вскрытия и переделки.
Перехлёсты, расположение стыков и подготовку основания нужно проверить до подачи бетона, пока нарушения видны. Если подрядчик собирается закрыть спорный каркас, такую приёмку можно провести в рамках независимого технадзора до бетонирования.
